外墻發(fā)泡保溫噴涂聚氨酯泡沫可分為噴涂聚氨酯泡沫和聚氨酯泡沫板。
1、聚氨酯泡沫的導(dǎo)熱系數(shù)僅為0.018-0.024W / m.k,這是目前所有絕緣材料中導(dǎo)熱系數(shù)低的。 30毫米厚的聚氨酯硬質(zhì)泡沫的隔熱效果相當(dāng)于70毫米厚的聚苯乙烯板。
2、聚氨酯泡沫的閉孔率超過95%。它是一種不透水的材料,因此具有良好的防水效果,并具有兩個主要功能:保溫和防水。然而,聚苯乙烯板的吸水率高,并且終加工不好,并且容易引起防水故障。
3、如果使用

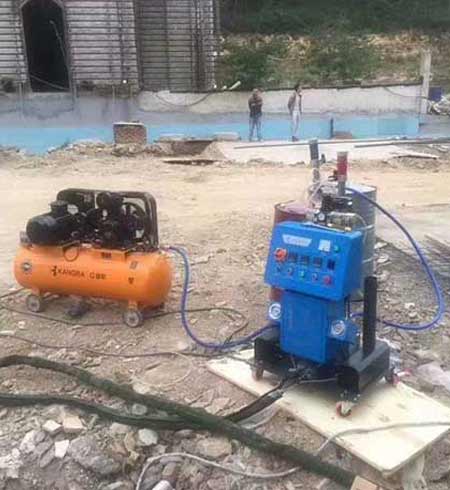

聚氨酯噴涂機噴涂聚氨酯泡沫,則無接頭的連續(xù)噴涂施工將具有更好的防水效果。對基層表面的要求也很低。它適用于任何形狀和結(jié)構(gòu),特別是異形層和外部幕墻系統(tǒng)。
外墻發(fā)泡保溫噴涂方法的技術(shù)要點及注意事項
(1)噴涂施工時的環(huán)境溫度應(yīng)為10-40℃,風(fēng)速應(yīng)不大于5m / s(三級風(fēng)),相對濕度應(yīng)小于80%,不得在雨天。施工時環(huán)境溫度低于10℃時,應(yīng)采取可靠的技術(shù)措施,確保噴涂質(zhì)量。
?。?)噴槍頭與工作面之間的距離應(yīng)根據(jù)噴涂設(shè)備的壓力進(jìn)行調(diào)節(jié),且不超過1.5m;在噴涂過程中,噴槍頭的移動速度應(yīng)均勻。在操作過程中,只有在噴涂到上一層的聚氨酯硬泡沫表面不粘手之后,才能噴涂下一層。
(3)噴涂后的聚氨酯硬質(zhì)泡沫保溫層應(yīng)在下一工序施工前充分固化48h-72h。
?。?)噴涂后聚氨酯硬質(zhì)泡沫絕緣層的表面平整度的允許偏差不大于6mm。
?。?)用抹平膠等流平材料對噴涂的聚氨酯硬質(zhì)泡沫保溫層進(jìn)行流平時,立即用鐵抹子將切下的玻璃纖維網(wǎng)布(或鋼絲網(wǎng))壓入抹灰中。布料(或鋼絲網(wǎng))的重疊寬度不應(yīng)小于100 mm;網(wǎng)布(鋼絲網(wǎng))應(yīng)均勻放置,沒有皺紋,凹陷和邊緣翹曲。護(hù)角器應(yīng)設(shè)在外角。
?。?)在噴涂施工期間,應(yīng)覆蓋門窗開口和順風(fēng)出口,以防止泡沫飛濺和污染環(huán)境。
(7)噴涂后,在進(jìn)行下一步施工之前,應(yīng)保護(hù)聚氨酯硬質(zhì)泡沫保溫層免受雨淋。下雨的那些應(yīng)該在下一個過程構(gòu)造之前徹底干燥。
?。?)不同材料的壁的拐角(內(nèi)外拐角)和基層壁的接合處應(yīng)連續(xù)噴涂硬質(zhì)聚氨酯泡沫,且不留任何接縫。
?。?)在噴涂施工過程中,應(yīng)在帶隔板的墻體變形縫處設(shè)置聚氨酯硬質(zhì)泡沫保溫層,并用聚氨酯或其他高彈性密封材料密封縫隙。
?。?0)聚氨酯硬質(zhì)泡沫保溫層應(yīng)沿壁層高度設(shè)有抗裂水平分隔縫;垂直分隔接縫應(yīng)設(shè)置成不超過兩個隔室,并且在縱向上不超過10m
(11)在噴涂施工中,應(yīng)確保窗戶處的硬質(zhì)聚氨酯泡沫與窗框之間的有效連接,窗戶的上開口和窗臺的下側(cè)應(yīng)采用滴水線制成。
外墻發(fā)泡保溫噴涂聚氨酯效果更好,集成度更高,沒有間隙。外墻隔熱噴涂的優(yōu)點:聚氨酯噴涂機施工沒有有縫隙,完全粘合,保溫和不滲透,使用壽命更長!
